Шельф 100-1 ВК

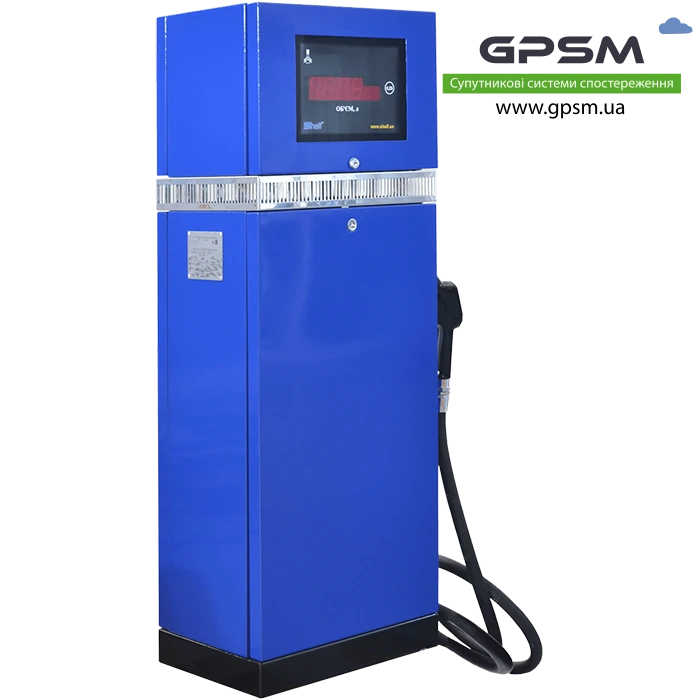

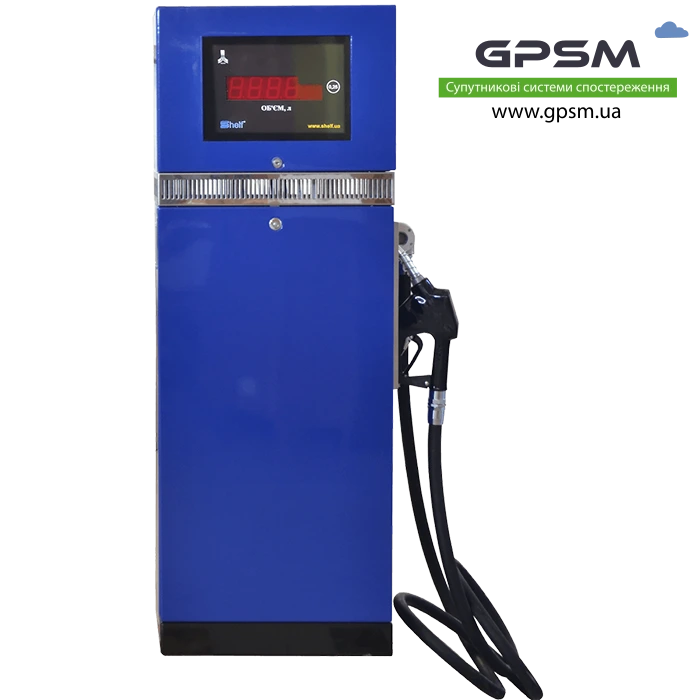

ТРК Шельф 100-1ВК – односторонняя топливораздаточная колонка, оснащенная одним распределительным шлангом, предназначенная для подачи светлых нефтепродуктов. Данная модель имеет гидравлическую систему «Shelf» собственного производства наряду с электронным блоком управления, что указывает на технологичность и уникальность оборудования. Благодаря передовой «начинке» погрешность измерений не превышает 0,5%. Изделие отлично зарекомендовало себя в различных условиях эксплуатации и активно используется на современных автозаправочных станциях.

Конструкция колонки максимально проста, удобна и надежна. На нижнем корпусе устройства размещены гидравлическая и электрическая системы. В верхней части расположена электроника (блок электроники) и информационное табло.

ТРК функционирует на базе электронного блока управления (ЭБУ), на который поступают сигналы с датчика снятия заправочного пистолета. После запуска электродвигателя насоса топлива начинает нагнетаться в раздаточную магистраль. Для безопасности эксплуатации оборудования на линии предусмотрен фильтр, отсечной клапан и сепаратор газовоздушной смеси.

Монтажная схема

Шельф 100-1 ВК изображение 1

Учет отпуска горючего ведется с помощью 4-поршневого измерителя, который сочетается с импульсным датчиком. Его импульсы передаются на электронно-счетный блок, который определяет количество выданного топлива. На колонке предусмотрена опция изменения скорости подачи горючего за счет вмонтированного на заправочном пистолете рычага.

ТРК Шельф 100-1ВК работает в широком диапазоне температур – от -25 до +55 °С. Наличие светодиодного дисплея облегчает процесс ознакомления с информацией в любое время суток. Длина шланга составляет 4 м, чего вполне достаточно для облегчения процесса заправки и вставки пистолета в бак вне зависимости от габаритов транспортного средства.

Электрическая схема подключения ТРК с пультом

Шельф 100-1 ВК изображение 2

Преимущества

  • стильный дизайн;
  • доступная стоимость;
  • длительный срок службы;
  • простота технического обслуживания;
  • высокая степень защиты ЭБУ от несанкционированного доступа;
  • передовая гидравлическая и электронная система собственного производства.

Стандартные цвета используемые производителем для покраски

Шельф 100-1 ВК изображение 3

Предусмотрено два режима функционирования ТРК Шельф 100-1ВК: ручной и дистанционный. При втором варианте устройство подключается к программному обеспечению в операторской, отображая соответствующую информацию по расходу нефтепродуктов, сумме, цене.

Разнообразие внешнего исполнения, богатый функционал, устойчивость конструкции к внешним повреждениям позволяет адаптировать колонку под любой вид АЗС. Широкий выбор конфигураций (от минимального набора опций до инновационных решений в сфере выдачи топлива) делает возможность удовлетворить любые требования к продукту.

Стандартная комплектация:

  • Насос-моноблок
  • Сильфон гибкий соединитель
  • электродвигатель 380V
  • измеритель объема
  • Кран раздаточный OPW типа
  • Шланг термо-маслостойкий Continental
  • светодиодный дисплей
  • Электронный ключ доступа Dallas

Дополнительная комплектация:

  • Жидкокристаллический дисплей с подсветкой
  • электродвигатель 220V
  • сателлит
  • Скоростной канал производительностью 90 л / мин.

Таким образом, ТРК Шельф 100-1ВК – практичное устройство для выдачи светлых нефтепродуктов (бензин, керосин, дизель). Оно обладает множеством преимуществ, что предопределило его популярность среди пользователей и владельцев АЗС.

Документация

Сертификаты

Технические характеристики ТРК
Номинальная продуктивность, л/мин 50/90
Погрешность ±0,5%
Минимальная доза выдачи топлива, л 2/10
Количество кранов 1
Электронная калибровка +
Количество насосов 1
Вид топлива бензин, дп, биодизель (100%) или E15
Рабочая температура -25/+55°С
Питание 230/400V +/- 10%, 50 Hz+/- 2Hz
Идентификация пользователей ЕК Dallas
Длина шланга, м 4
Дисплей светодиодный 4+2 символа
Счетчик суммарного количества топлива Электронный 12-разрядный
Емкость счетного устройства разовой дозы 9999,99 л
Габариты В*Ш*Г, мм, не больше 1460/700/400
Габариты с упаковкой В*Ш*Г, мм 1650/700 /760
Масса, кг, не больше 120

Теги: заправочная колонка, нефтепродукты, АЗС, колонка, функционал, изделие, устройство, оборудование для АЗС, топливораздаточная

1 человек сейчас просматривают
  • Производитель: Shelf
  • Код товара: 100-1 ВК
  • Доступность: В наличии
  • Гарантия: 12 месяцев
