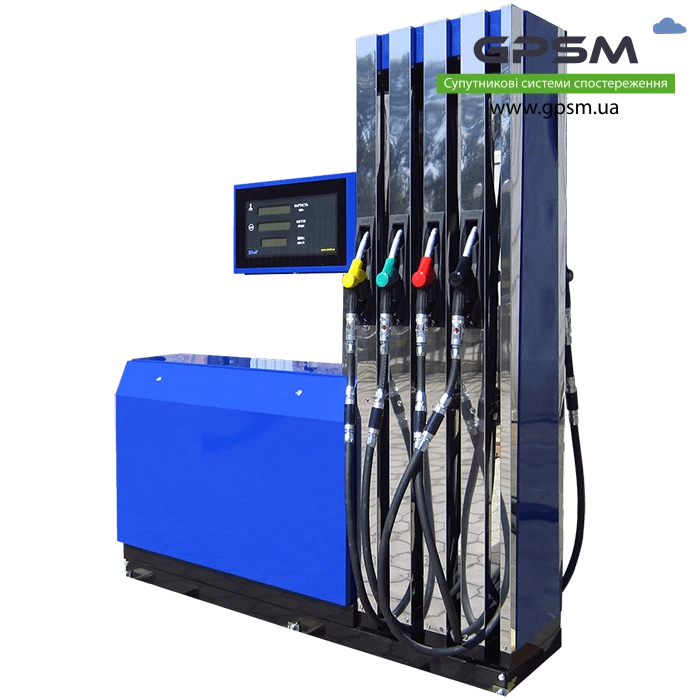

Колонка топливораздаточная «Шельф 200-4» изготавливается в виде моноблока, по обеим сторонам которого смонтировано по 4 шланга с кранами и автоматическими сматывающими устройствами. Назначение комплекса – заправка транспортных средств жидким топливом с удельной вязкостью в пределах от 0,55 до 40,0 мм2/с. Это могут быть бензин с различным октановым числом, керосин или дизтопливо, в том числе и биодизель.
Топливораздаточная колонка «Шельф 200-4»: состав, функционал и характеристики

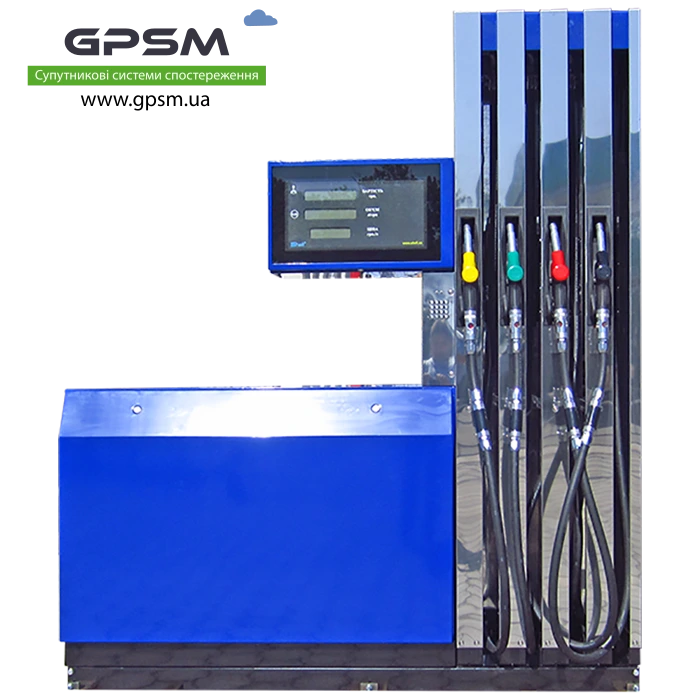

Представленная в данном разделе установка имеет прочную пространственную раму с верхним и нижним корпусом. Колонка топливозаправочная оснащается шлангоприемниками с устройствами для удержания кранов типа «пистолет». В верхней части устанавливаются электронные компоненты и устройство индикации, в нижней – гидравлическое, насосное и силовое электротехническое оборудование.
Описываемая топливораздаточная установка отличается универсальностью и обладает следующими функциональными возможностями:
- Выдача выбранного вида топлива на обе стороны.
- Автоматическое отсечение потока в случае перелива.
- Измерение объема отпускаемого топлива и вычисление его стоимости.
- Вывод результатов на дисплей.
Расположение насосных блоков
Колонка топливораздаточная способна выдавать до 50 л/мин в базовом варианте и до 90 л/мин при использовании оборудования скоростного канала, поставляемого опционально.
Основные технические характеристики комплекса:
- Погрешность: не более 0,5%.
- Длина раздаточного шланга: не менее 4 м.
- Тонкость фильтрации горючего: не свыше 60 мкм.
- Наработка оборудования на отказ: более 7000 часов.
Монтажная схема
Дополнительно поставляются светодиодный дисплей, сателлит, выносной насос, а также оборудование для безопасного отвода топливных паров и скоростного канал.
Схема подключения
Документация
Сертификаты
| Технические характеристики ТРК | |
| Номинальная продуктивность, л/мин | 50/90 |
| Погрешность | ±0,5% |
| Минимальная доза выдачи топлива, л | 2/10 |
| Количество кранов | 8 |
| Электронная калибровка | + |
| Количество насосов | 4 |
| Вид топлива | бензин, дп, биодизель (100%) или E15 |
| Рабочая температура | -25/+55°С |
| Питание | 230/400V +/- 10%, 50 Hz+/- 2Hz |
| Идентификация пользователей | ЕК Dallas |
| Длина шланга, м | 4 |
| Дисплей | жидкокристаллический с подсветкой / светодиодный |
| Счетчик суммарного количества топлива | Электронный 12-разрядный |
| Емкость счетного устройства разовой дозы | 9999,99 л |
| Габариты В*Ш*Г, мм, не больше | 2285/2100/570 |
| Габариты с упаковкой В*Ш*Г, мм | 2335/2200/760 |
| Масса, кг, не больше | 502, 390(без насосов) |
Теги: автозаправочная станция, комплекс, заправка, дополнительное оборудование, базовая комплектация, моноблок, выносной насос
- Производитель: Shelf
- Код товара: 200-4
-
- Доступность: В наличии
- Гарантия: 12 месяцев
