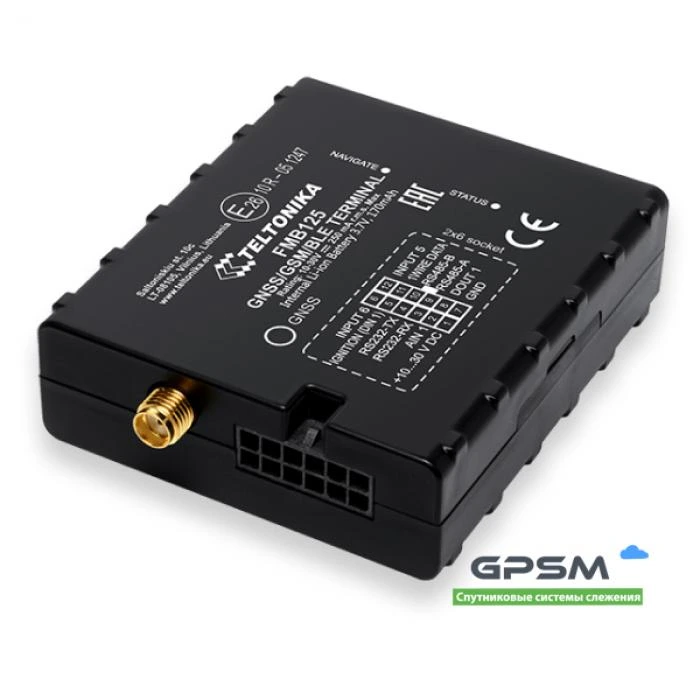

FMB125 — это компактный GPS/GSM -трекер, имеющий внутреннюю GSM-антенну с высоким коэффициентом усиления и внешнюю антенну GNSS.
Предназначение устройства — сбор навигационных координат и прочих данных с автомобиля и последующая передача этих сведений по каналу GSM на сервер. Сфера применения обширна: управление автопарками, аренда машин, службы такси, городской транспорт, перевозка грузов, логистика, отслеживание личного транспорта с разными целями. Позволяет проконтролировать, как работает двигатель, закрываются двери авто.

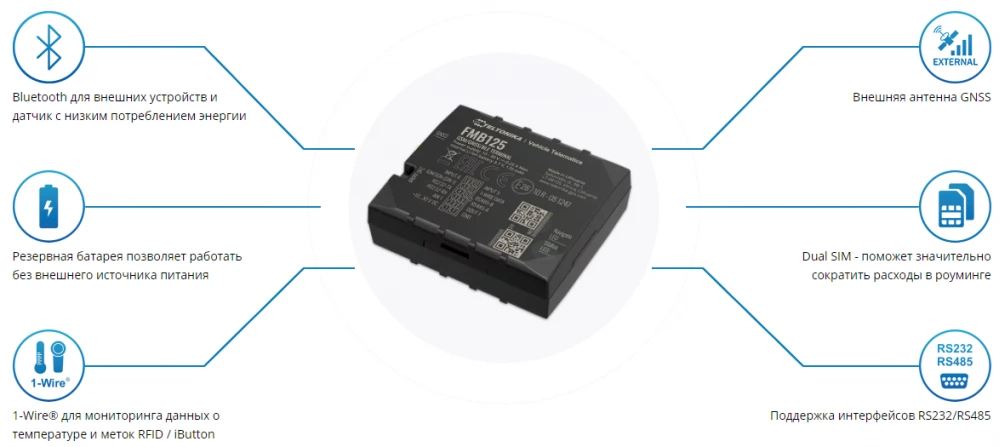

Трекер FMB125 может работать с такими устройствами, как датчики топлива (LLS), считыватели RFID, навигационные системы Garmin, по интерфейсам RS232 и RS485. Возможно подключение CAN адаптеров. Поддерживает Bluetooth, имеет резервный аккумулятор.
FMB125 относится к самым надежным устройствам для слежения за автомобилем, что обеспечивается новым поколением GSM/GNSS модулей и возможностью поддержки 2 SIM карт. Трекер останется в сети, даже если одна из них не будет работать, а в режиме роуминга двойная сим-карта поможет сэкономить.
Интересные возможности модели
Также трекер FMB125 имеет и другие интересные возможности, а именно:
- Чувствительность на высоком уровне. Быстрый холодный и горячий старт, что позволяет рассчитывать на максимально точное и простое отслеживание поездки.
- Поддержка 3 режимов работы — «домашний регион», «роуминг» и «неизвестный», черный список операторов. Воспроизведение осуществляется в режиме онлайн, постоянная связь с сервером. Предусмотрены режимы синхронизации времени, если отсутствует сигнал, и алгоритм подключения GPRS с целью экономии трафика.
- Очень компактный и простой в установке и управлении трекер, при этом ведется умный сбор сведений на основании данных о расстоянии, времени, скорости. Контроль старта и завершения движения, определение сбоев и избыточного холостого хода.
- Есть возможность получать сведения с CAN-шин более 1800 моделей транспорта: легковых и грузовых авто, автобусов, сельскохозяйственных машин.
- Поддержка Bluetooth 4.0 + LE, благодаря чему можно подключить гарнитуру, датчики температуры, влажности и прочие.
- Различные варианты встроенных сценариев: превышение скорости, что гарантирует безопасность водителя и предотвращает начисление штрафов, идентификация человека за рулем, автогеозона, иммобилайзер, определение буксировки, расчет расхода топлива, блокировка GSM сигнала, определение ДТП.

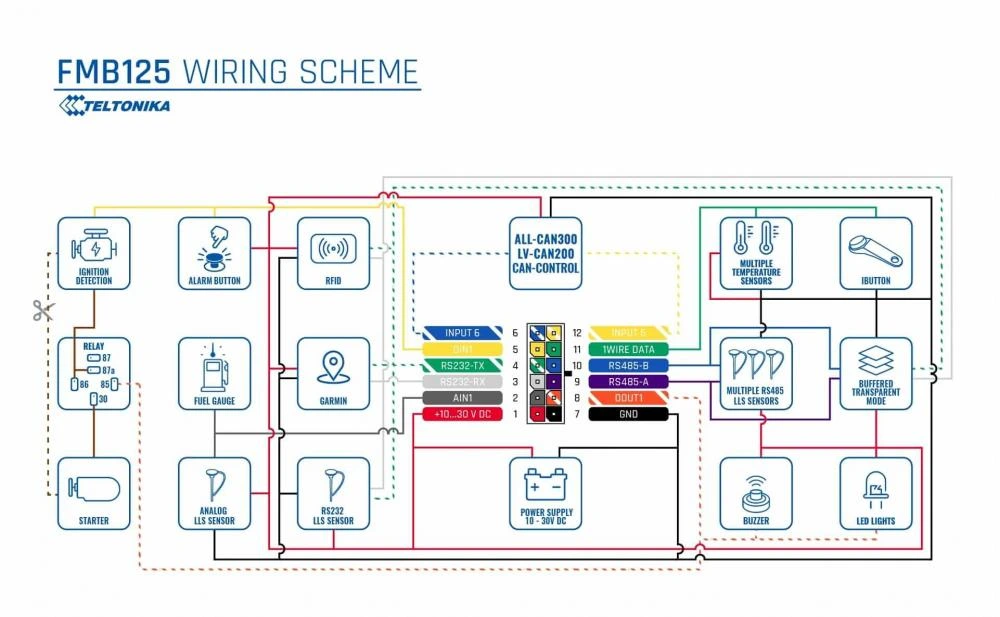

Схема подключения

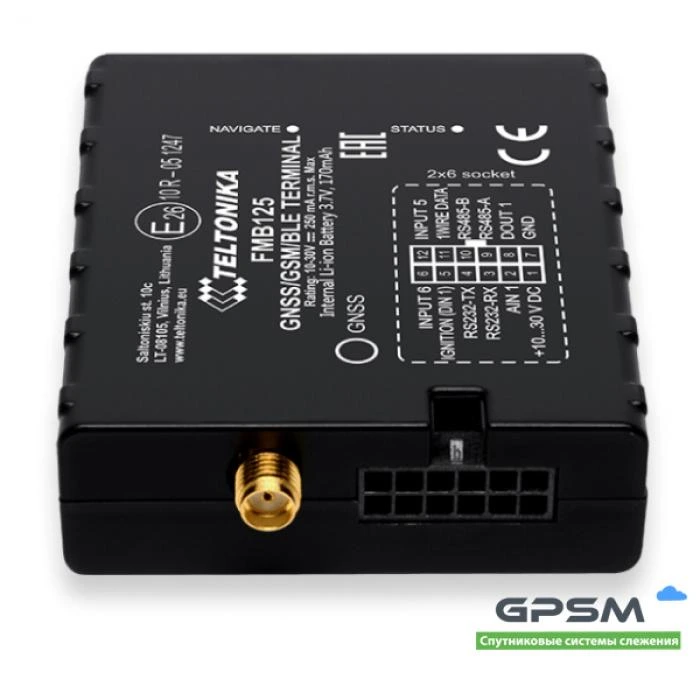

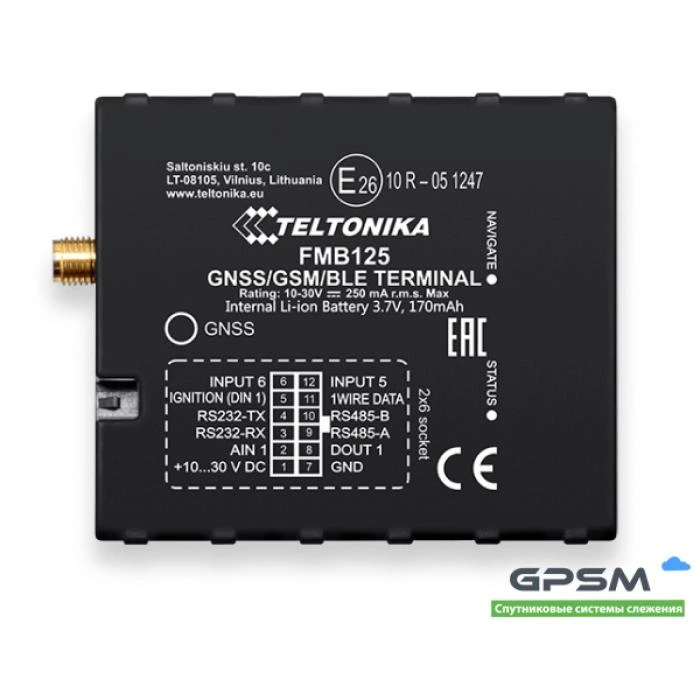

Контакты на устройстве FMB125
Номер контакта |
Название контакта |
Описание |
1 | VCC (10-30)V DC (+) | Электропитание (+10-30 В постоянного тока). |
2 | AIN 1 | Аналоговый вход, канал 1. Диапазон входного сигнала: 0–30 В постоянного тока. |
3 | RS232-RX | Вход для приема данных через RS-232. |
4 | RS232-TX | Выход для передачи данных через RS-232. |
5 | DIN 1 | Цифровой вход, канал 1. |
6 | INPUT 6 | TX EXT (LVCAN – TX). |
7 | GND (-) | Земля. |
8 | DOUT 1 | Цифровой выход, канал 1. Выход с открытым коллектором. Максимум. 3,3 А постоянного тока. |
9 | RS485-A | Сигнальный провод A для RS-485. |
10 | RS485-B | Сигнальный провод B для RS-485. |
11 | 1WIRE DATA | Данные для устройств 1-Wire. |
12 | INPUT 5 | RX EXT (LVCAN - RX). |
Документация
Руководство для FMB125
Драйверы и программы
Технические характеристики | |
GPS модуль | Количество каналов 33
Чувствительность -165 дБм |
Влажность | 5% до 95% без конденсации |
GSM модуль | Четырехдиапазонный модуль 850 /900 / 1800 / 1900 MHz |
Точность | < 3 м |
Время определения координат | «горячий» старт < 1 сек
«тёплый» старт < 25 сек «холодный» старт < 35 сек |
Каналы передачи данных | GPRS класса 12 (до 240 kbps), GPRS Мобильная станция класса Б |
Технологии | GPS, GLONASS, GALILEO, BEIDOU, SBAS, QZSS, DGPS, AGPS |
Емкость встроенной АКБ | 170 мAh Li-Ion батарея 3.7 В (0.63 Wh) |
Напряжение электропитания | 10 - 30 В DC с защитой от перенапряжения |
Интерфейсы | Цифровой вход 1
Цифровой выход 1 Аналоговый вход 1 Входы адаптера CAN 1 1-Wire 1 RS232 1 RS485 1 GNSS антенна Внешняя GSM антенна Внутренняя USB 2.0 Micro-USB LED индикация 2 LED индикаторы состояния SIM - Dual SIM |
Защита от воды и пыли | IP41 |
Внутренняя память | 128 MB |
Потребляемый ток (12В) | При 12V < 6 mA (Режим Ультра Глубокого Сна)
При 12V < 6,5 mA (Режим Глубокого Сна) При 12V < 7 mA ( Cпящий Режим Oнлайн) При 12V < 12 mA (Спящий режим GPS) При 12V < 38 mA (Номинальный) |
Bluetooth | 4.0 + LE |
Вес, г | 55 г |
Температура эксплуатации | -40 °C до +85 °C |
Размеры (Ш х Д х В) | 65 x 56.6 x 20.6 мм (Д x Ш x В) |
