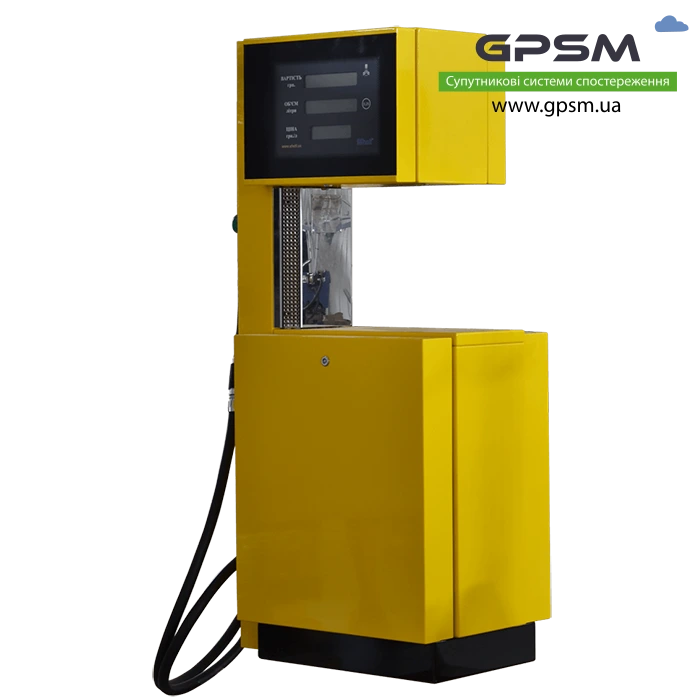

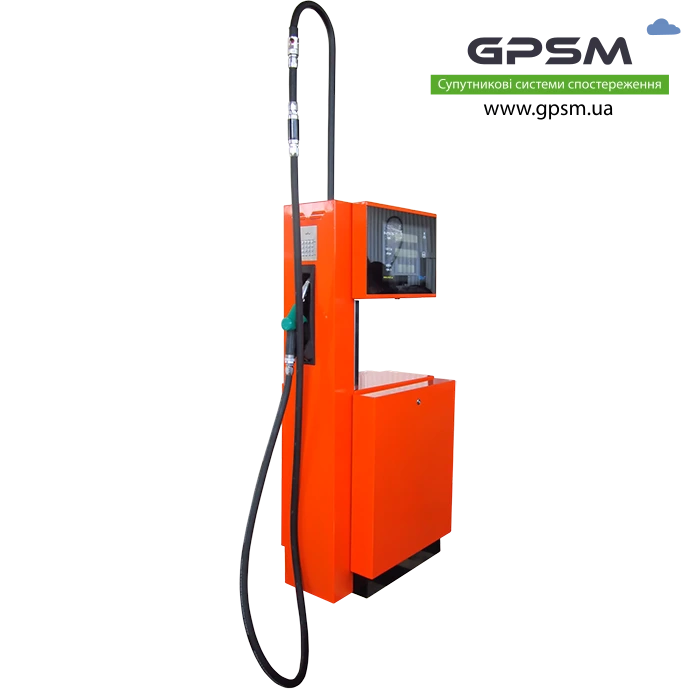

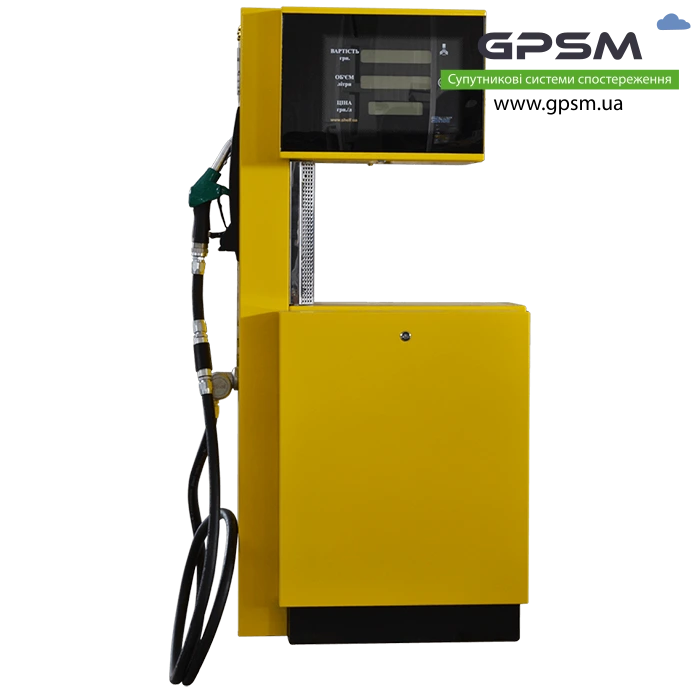

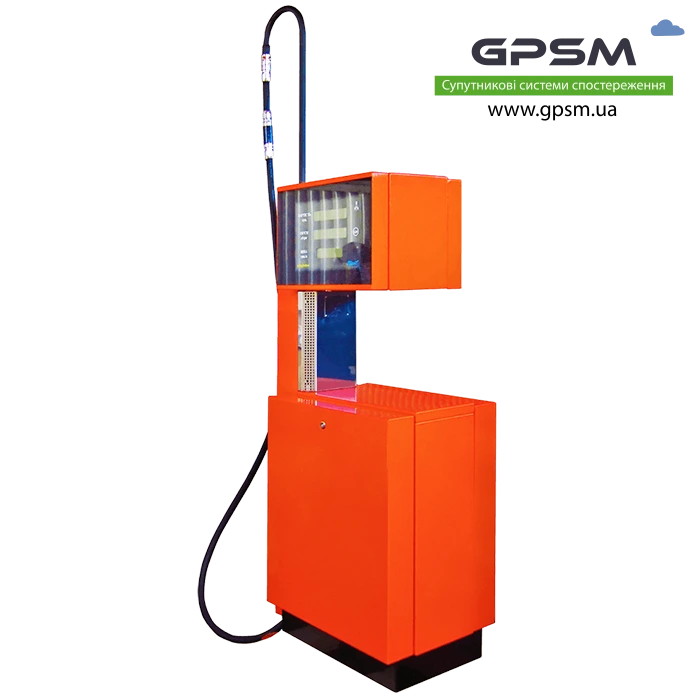

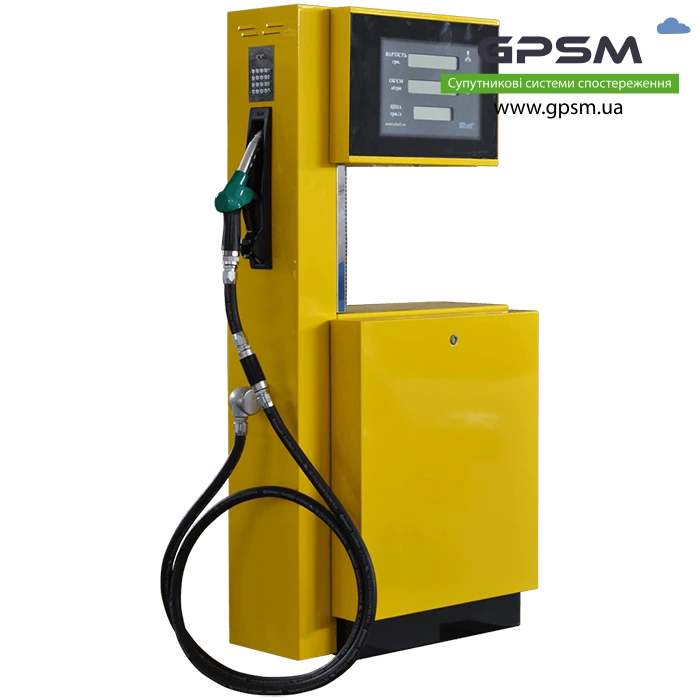

Шельф 100-1 – это топливораздаточная колонка для выдачи и учета объема светлых нефтепродуктов (бензина, дизеля). Допустимая вязкость горючего, распределяемого устройством, варьируется в пределах 0,55-40 мм2/с сСт. Топливораздаточная колонка Шельф 100-1 совмещает в себе надежное гидравлическое и электронное оборудование собственного производства. Передовые технологии ТРК гарантируют точность, эффективность, неприхотливость эксплуатации.

Монтажная схема

Данная колонка предусмотрена на один вид топлива и оснащена только одним рукавом. По желанию заказчика устройство комплектуются каналами различной производительности от 50 л/мин до 90 л/мин.

Подсчет выданного топлива производится за счет 4-поршневого измерителя объема, совмещенного с импульсным датчиком. Он транслирует импульсы на ЭБК, определяющий объем израсходованного горючего.

Примечательно, что насос начинает нагнетать горючее только после отделения газовых и воздушных примесей через сепаратор. Раздаточный пистолет оснащен рычагом, посредством которого варьируется скорость подачи (от 0 до максимума). При возвращении пистолета в исходное положение встроенный контакт датчика автоматически выключает электродвигатель насоса. Благодаря возможности электронной калибровки погрешность выдачи топлива не превышает 0,5%.

Схема подключения

Преимущества и функции

• доступная стоимость;
• устойчивость к неблагоприятным внешним факторам;
• возможность работы в широком диапазоне температур – от -25 до +55 °С;
• передовая гидравлическая и электронная система собственного производства;
• высокая степень защищенности электроники от несанкционированного доступа.

Цветная палитра

ТРК Шельф 100-1 имеет стильный дизайн, максимально простую конструкцию, современные системы безопасности. Наличие многочисленных конфигураций позволяет оснастить любые виды АЗС точным и надежным топливораздаточным оборудованием.

Таким образом, ТРК Шельф 100-1 представляет собой эффективное оборудование для выдачи и учета объемов светлых нефтепродуктов. Оно гарантирует минимальную погрешность, долговечность использования, экономичное техобслуживание.

Стандартная комплектация:

• Насос-моноблок

• Сильфон гибкий соединитель
• электродвигатель 380V
• измеритель объема
• Кран раздаточный ZVA типа
• Шланг термо-маслостойкий Continental
• Жидкокристаллический дисплей с подсветкой
• Электронный ключ доступа Dallas

Возможна дополнительная комплектация:

• Светодиодный дисплей

• Электродвигатель 220V
• Сателлит
• Скоростной канал производительностью 90 л/мин.

Документация

• Инструкция по монтажу
• Конфигурация ТРК
• Конфигурация 4+2 LED
• Схема покраски

Сертификаты

• Заключение государственной санитарно-эпидемиологической экспертизы
• Разрешение на применение ТРК
• Свидетельство о взрывозащищенности электрооборудования
• Сертификат соответствия средств измерительной техники утвержденному типу
• Сертификат соответствия
• Сертификат экспертизы типа
• Сертификат проверки типа ТРК
