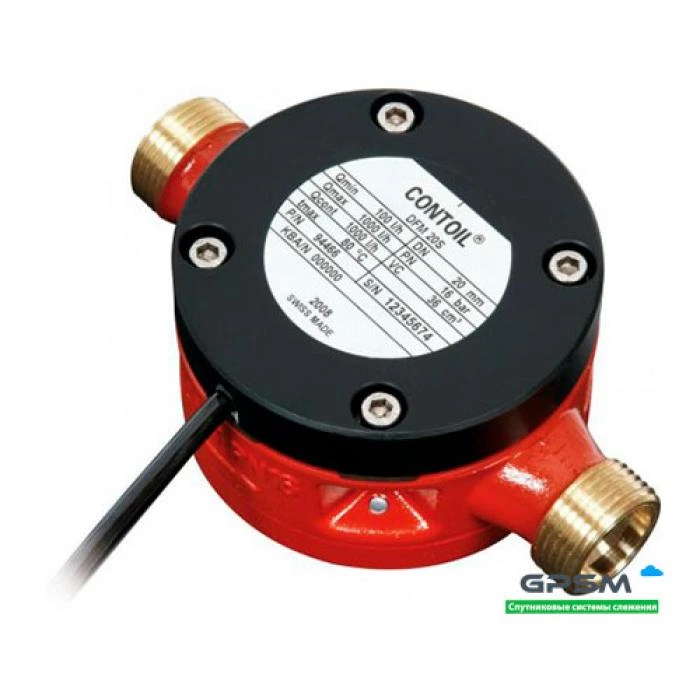

Расходомер топлива DFM 20S Aquametro

Эта модель является прямым однокамерным устройством с широким диапазоном измерений для установки показаний расхода разнообразных горючих жидкостей на стационарных объектах (котельные) и, на передвижных транспортных средствах, требующих перекачки больших объемов нефтепродуктов.

Основные характеристики:

  • Рабочая среда: керосин, бензин, дизель, биотопливо.
  • Диапазон измерения: от 100 до 1000 л/ч (от 1,66 до 16,66 л/мин).
  • Максимальная нагрузка: 1000 л/ч.
  • Погрешность измерения: 1/2%.
  • Допустимые температуры топлива: - 40 + 80˚С.

Датчик не имеет своего показывающего индикатора и подключается к терминалу DFM-BC для фиксирования показаний.

Краткие сведения о счетчике

Функционирование прибора:

  • Учет расхода происходит методом монтажа двух одинаковых моделей DFM 20S на подающую и уходящую ветви топливопровода. Реальный расход будет считаться как разница между подошедшим к форсункам и возвратившимся обратно объему нефтепродукта.
  • Объем пройденного топлива за единицу времени через измерительные ячейки будет равен сумме объемов этой ячейки (0,036 л), измеренных за это время.
  • Монтаж импульсного датчика DFM 20S допустим только на оборудование, соответствующее параметрам работы прибора – от 100 до 1000 л/ч.
  • Работа устройства требует подключения к показывающему терминалу DFM-BC, способному функционировать при разнице температур от -20 до +60°C и выводить измеряемые величины на дисплей.
  • Расходомер предназначен для систем подачи горючего с удаленными друг от друга магистральными ветвями.

Дополнительные характеристики:

  • Номинальное давление рабочей среды: 1,6 Мпа.
  • Резьбовое соединение для стыковки с магистралью: 3/4 дюйма.

Компания Aquametro гарантирует точность показаний ее контрольно-измерительных приборов, проводя предварительную калибровку техники, в том числе гидравлические испытания корпуса, который изготавливается пыле и влагонепроницаемым.

ехнические характеристики
Вид жидкости ДТ, бензин, керосин, биодизель
Встроенный фильтр да
Диаметр на входе 1 дюйм
Диаметр на выходе 1 дюйм
Длительный расход 600 л/час
Максимальная температура 80 °C
Максимальный расход 1000 л/час
Минимальный расход 100 л/час
Повторяемость 0.2%
Погрешность не более 1%
Принцип измерения прямой
Рабочее давление 16 бар
Размер ячейки сетки фильтра 0.1 мм
Размер ячейки фильтра грязевика (максимальный) 0.08 мм
Расход (л/мин) от 1.66 до 16.66
Расход (л/час) от 100 до 1000
