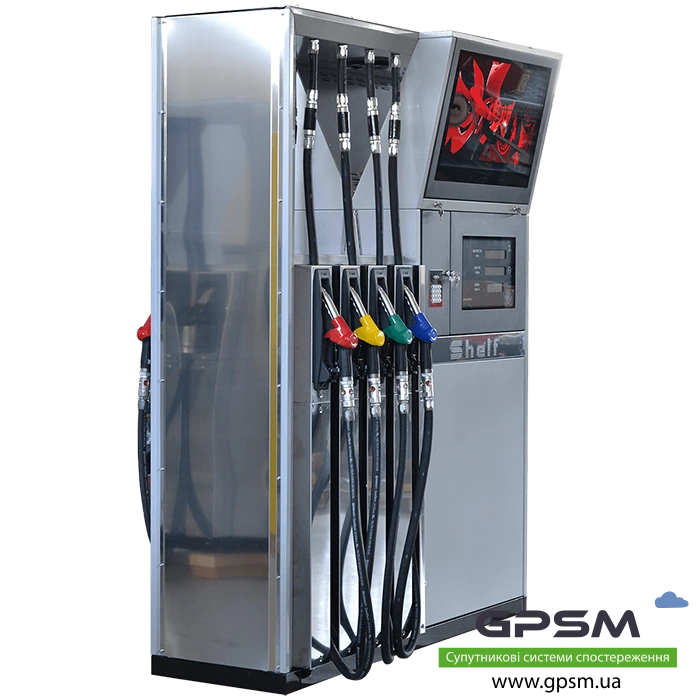

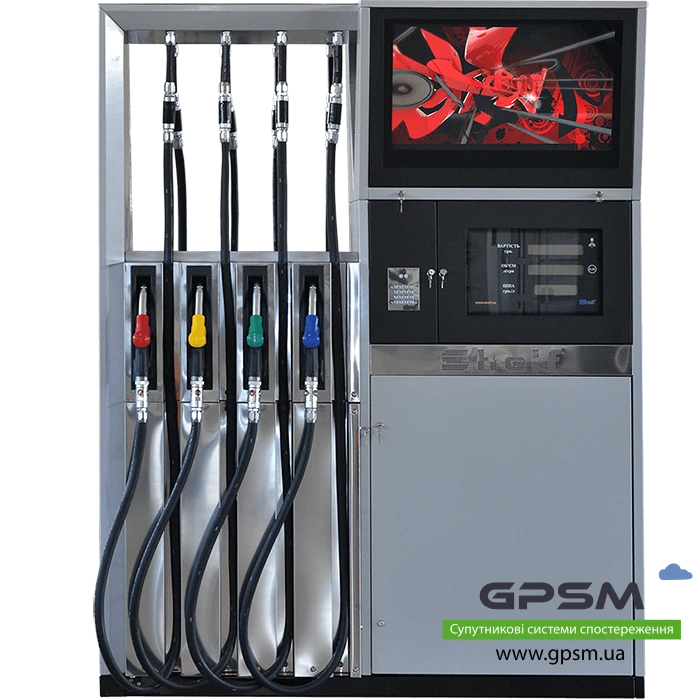

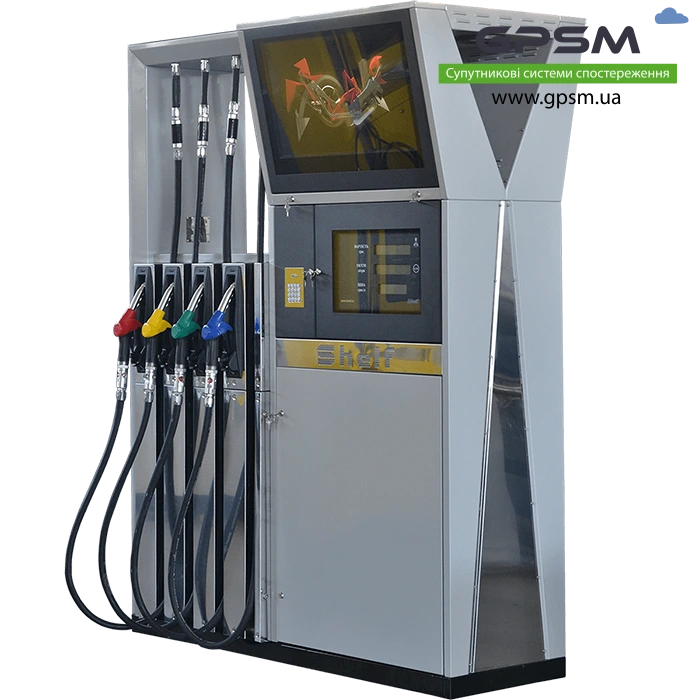

Шельф 300-4S має чотири пари шланги для роздачі, що дозволяє паралельно видавати до чотирьох видів палива та ефективно розвантажувати автозаправну станцію. Пристрій може працювати з різними видами палива - дизелем, біодизелем, бензином, а також бензином з добавкою етанолу (паливо Е15).

Розташування блоків

Цікаві можливості моделі

• Пристрій може працювати як в прив'язці до системи управління, так і в незалежному режимі. При другому варіанті використовується вбудована клавіатура. Можливий і комбінований варіант - в цьому випадку вводяться з клавіатури команди передаються в ВУУ.

• Електронний рахунковий пристрій дозволяє обчислювати вартість палива по заздалегідь введеної ціні літра, а також вести статистику. Наприклад, можна дізнатися, скільки літрів палива було відпущено за кожну зміну - сумарно і окремо за готівковий і безготівковий розрахунок.
• Доступні електронне калібрування пристрою і редагування безлічі налаштувань - наприклад, вибору часу затримки між різними процесами: включенням мотора і активацією клапанів, пусковим сигналом і імпульсом від датчика літражу. Можна міняти і число знаків в ціні після коми (максимальна кількість - 4).

• При роботі з електронним блоком можна активувати всі наявні крани або тільки частину з них.
• Електронні ключі Dallas захищають блок управління від несанкціонованого вторгнення (у тому числі з боку працівників АЗС).
• Продуктивність каналу, що поставляється за замовчуванням - 50 літрів в хвилину.
• У базовій комплектації пристрій обладнується двигуном в 380 Вт. За додаткову плату поставляється двигун на всмоктування 330 Вт.

Монтажна схема

Велике число шлангів з кранами роблять модель однієї з найдорожчих в лінійці, зате вона дозволяє обслуговувати більшу кількість баків паралельно. Шельф може бути укомплектований додатковими пристосуваннями (наприклад, світлодіодним екраном і високопродуктивним каналом) за окрему плату. Можливо також замовити внесений кран-супутник для роботи з транспортними засобами, що мають два бака.

Електронна схема підключення

КОМПЛЕКТАЦІЯ ПРИСТРОЮ

• Насос-моноблок

• Сильфон гнучкий з’єднувач
• Електродвигун 380V
• Вимірювач об’єму
• Кран роздатковий ZVA типу
• Шланг термо-маслостійкий Continental
• Рідкокристалічний дисплей з підсвічуванням
• Електронний ключ доступу Dallas
• Розривна муфта

Додаткова комплектація:

• Світлодіодний дисплей
• Кран OPW типу
• Електродвигун 220V
• Сателіт
• Швидкісний канал продуктивністю 90 л/хв.

Документація

• Інструкція з монтажу
• Конфігурація ПРК
• Схема фарбування

Сертифікати

• Висновок державної санітарно-епідеміологічної експертизи
• Дозвіл на застосування ПРК
• Свідоцтво про вибухозахищеність електрообладнання
• Сертифікат відповідності засобів вимірювальної техніки затвердженому типу
• Сертифікат відповідності
• Сертифікат експертизи типу
• Сертифікат перевірки типу ПРК
