GPS мониторинг с подключением к CAN-шине

Наша компания предлагает бюджетное и эффективное решение по контролю топлива на легковых автомобилях, грузовых машинах, сельскохозяйственной и строительной техники. Особенностью некоторых авто и техники в том, что стандартные решения по контролю расхода топлива такие как: установка датчика уровня топлива в бак или расходомера на топливную магистраль, невозможно внедрить по техническим причинам. В этом случае мы предлагаем считывать данные с бортового компьютеру через CAN-шину и передавать информацию в систему GPS мониторинга.

Контроль расхода топлива по данным CAN-шины

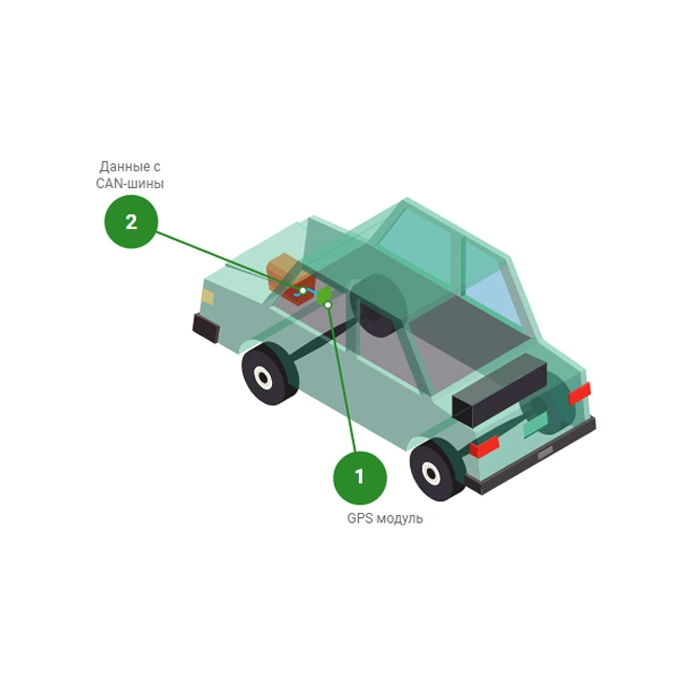

Вся информация о расходе и уровне топлива передается с бортового компьютера авто через CAN-шину и GPS трекер, далее все полученные данные передаются в систему GPS мониторинга. Сегодня CAN-шиной оснащены почти все легковые и грузовые автомобили. Бортовой компьютер принимает данные о топливе со штатного датчика установленного в баке на заводе производителя.

Параметры которые можно считывать с бортового компьютеру

Самой важной информацией является:

  1. Уровень топлива - позволяет проконтролировать заправки топлива, время и объём.
  2. Расход топлива - бортовой компьютер рассчитывает суммарный объем потреблённого топлива.
  3. Точный контроль накопительного расхода (по данным бортового компьютера).

Дополнительные считываемые параметры с бортового компьютера:

  • пробег автомобиля по данным одометра;
  • обороты двигателя;
  • скорость автомобиля;
  • сила нажатия педали газа, отображаемая в процентах, используется в модуле контроля агрессивного вождения;
  • общее время работы двигателя;
  • температура двигателя (предотвратит выход автомобиля из строя в случае проблем с системой охлаждения);
  • уровень моторного масла (оповещает владельца, что уровень масла упал ниже критического, предотвращает поломку двигателя. Особенно актуально для автомобилей, которые сдаются в аренду);
  • Тотальный контроль автомобиля. Система может проводить дистанционную компьютерную диагностику автомобиля в режиме онлайн. Владелец получает максимальные сведения о текущем состоянии автомобиля: статус дверей, капота, багажника, необходимость прохождения ТО и много чего прочего. Данные, которые могут пригодится в любой критической ситуации.

*Считывание дополнительных параметров, зависит от модели техники. Например, можно считать данные про нагрузку на ось или уровне жидкости AdBLUE.

Пример отображение данных по CAN-шине на легковом автомобиле Citroen Nemo в системе мониторинга Local GPSM:

GPS мониторинг с подключением к CAN-шине изображение 1

*ДУТ - штатный датчик уровня топлива.

Пример отчета по поездках, расходу топлива:

GPS мониторинг с подключением к CAN-шине изображение 2

Пример отображение данных по CAN-шине на грузовом авто Mercedes Atego в системе мониторинга Local GPSM:

GPS мониторинг с подключением к CAN-шине изображение 3

*ДУТ - штатный датчик уровня топлива.

Пример отчета по расходу топлива и поездках:

GPS мониторинг с подключением к CAN-шине изображение 4

Модели авто которые поддерживают подключение по CAN-шине

Ознакомиться с полным каталогом автомобилей и списком параметров, которые можно считать с CAN-шины бортового компьютера можно по этой ссылке.

GPS мониторинг с подключением к CAN-шине изображение 5

Подключение к CAN-шине

Для того, чтобы контролировать топливо с помощью CAN-шины, необходима установить GPS трекер, который поддерживает CAN-интерфейс. К CAN-шине подключаются по цифровому входу контроллера следующими способами:

  • Прямое (проводное) подключение;
  • Через бесконтактные считыватели;
  • Через CAN логгер.

Метод прямого подключения считается самым простым и надёжным. Данный метод позволяет получить большинство необходимых параметров включая данные по расходу топлива, положение педали акселератора, температура двигателя, давление масла, и многое другое.

Если автомобиль находится на гарантийном обслуживании и нет возможности подключиться напрямую к проводам CAN-шины автомобиля, можно воспользоваться бесконтактным считывателем. Главное преимущество данного варианта - считывание параметров производится бесконтактно. Никакое диагностическое оборудование не сможет определить, что с автомобиля производится считывание каких-либо параметров. Недоcтатки данного метода: количество считываемых параметров меньше, чем при прямом (проводном) подключении к CAN-шине.

Наибольший список считываемых параметров доступен с помощью CAN-логгеров. Данные устройства являются посредниками между GPS трекером и CAN-шиной. Устройство считывает параметры, расшифровывает их и передаёт на GPS трекер. Данный метод идеально подходит для считывания данных со спец. техники, комбайнов, кранов, прочее.

GPS мониторинг с подключением к CAN-шине изображение 6

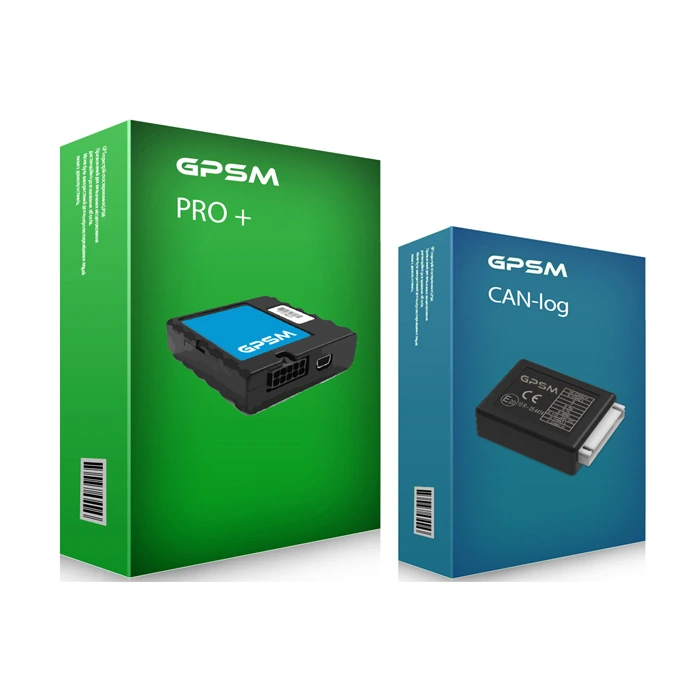

Готовое решение: GPS трекер GPSM Pro + CAN-логгер (2999 грн)

Также, учитывайте особенности конкретной модели автомобиля, спецтехники и типа датчика. Он может быть как цифровым, так и аналоговым, а также рычажным или трубчатым. Штатный датчик имеет не такую высокую точность, как высокоточный ДУТ или датчик расхода топлива.

Как подключается GPS трекер к CAN-шине автомобиля?

Не смотря на то, что принцип подключения одинаковый - для считывания параметров необходимо подключиться к 2 проводам (CAN-H и CAN-L), нахождения этих проводов у каждого автомобиля разное. Более того, на большинстве автомобилей есть несколько CAN-шин.

Чтобы выбрать оптимальную точку подключения, обратитесь в нашу компанию и мы поможет решить вопрос подключения к CAN-шине автомобиля.

Ниже находится пример точки подключения для автомобиля Renault Megane 2:

GPS мониторинг с подключением к CAN-шине изображение 7

Процесс установки занимает до 1 часа времени. Подключение может быть бесконтактным (без врезки в провода CAN-шины). Считиыватель прикладывается к проводам, гарантия на автомобиль сохраняется.

Программное обеспечение

Пример работы GPS трекера с подключением к CAN-шине на автомобиль Ford Focus:

Объект на карте в реальном времени. На вкладке «Мониторинг» представлены основные функции GPS мониторинга. Здесь можно наблюдать за перемещением объекта на карте, адрес нахождения ТС в реальном времени, а также количество топлива в баке.

GPS мониторинг с подключением к CAN-шине изображение 8

 *ДУТ - датчик уровня топлива

Мобильное приложение Local GPSM предоставляет возможность слежения за транспортом в реальном времени, показывает информацию с датчиков топлива (количество топлива в баке, расход, заправки, сливы), отображает данные о пробеге, поездках, маршрутах, стоянках. Отправляет уведомление о событиях на смартфон. Создание отчетов в PDF.

GPS мониторинг с подключением к CAN-шине изображение 9

Уведомление о событиях

Можно создать различные уведомления (например, о превышении скорости, напоминание о техосмотре, покидание геозоны, потери связи со спутниками, глушении GSM сигнала). С помощью встроенного акселерометра можно получать уведомление об эвакуации, ДТП, буксировке. Уведомление может быть отправлено в мессенджер Telegram, Viber, E-mail или посредством SMS. Также, push-уведомления в мобильном приложении.

GPS мониторинг с подключением к CAN-шине изображение 10

Самые популярные отчеты:

1. Построение трека — линия движения объекта на карте. Трек строится по точкам и соединяется отрезками в единую линию. На трек могут быть нанесены маркеры, обозначающие места, где происходили парковки, заправки и другие события.

Трек по поездкам:

GPS мониторинг с подключением к CAN-шине изображение 11

Трек по скорости:

GPS мониторинг с подключением к CAN-шине изображение 12

Трек одним цветом:

GPS мониторинг с подключением к CAN-шине изображение 13

2. Отчёт по поездкам. В отчёте «Поездки» данные формируются с указанием времени и места начала поездки, времени и адреса конечного положения. Фиксируются данные о продолжительности поездки, пробеге, средней скорости, максимальной скорости.

Общая статистика:

GPS мониторинг с подключением к CAN-шине изображение 14

Отчет по количеству поездок:

GPS мониторинг с подключением к CAN-шине изображение 15

3. Отчёт по остановкам. Отчёт по остановкам отличается от стоянок транспортного средства тем, что в данную таблицу выносится информация о простоях, длительность которых составляла менее 5 минут. Все простои транспортного средства с продолжительностью более 5 минут считаются «Стоянками» и формируются в таблице «Стоянки».

GPS мониторинг с подключением к CAN-шине изображение 16

4. Отчёт по стоянкам. Отчет по стоянкам формируется интуитивно понятным принципом:  таблица «Стоянки» заключает в себе данные о начале стоянки, длительности простоя, времени окончания простоя, также фиксируются данные о местоположении стоянки – указывается адрес.

GPS мониторинг с подключением к CAN-шине изображение 17

5. Отчет по заправкам. Данный отчет позволяет узнать, где и когда была произведена заправка объекта.

GPS мониторинг с подключением к CAN-шине изображение 18

6. Отчет по расходу топлива. Отчет по расходу топлива формируется исходя из норм расхода топлива и рассчитывается основываясь на данных километража. Также, формируется отчёт по данным высокоточного датчика уровня топлива, штатного датчика, расходомера топлива или других измерительных приборов.

Общая статистика:

GPS мониторинг с подключением к CAN-шине изображение 19

График изменения уровня топлива:

GPS мониторинг с подключением к CAN-шине изображение 20

Моточасы и зажигание:

GPS мониторинг с подключением к CAN-шине изображение 21

7. Отчёт по посещению геозон. Если Вы отметите на карте интересующие Вас объекты или территории, то при проезде через эти выделенные области, данные о таком событии, будут выводиться в таблицу отчета «Посещение геозон».

GPS мониторинг с подключением к CAN-шине изображение 22
