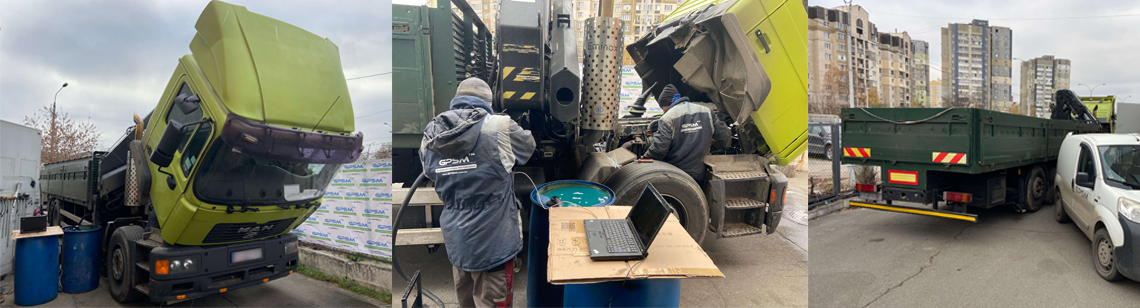

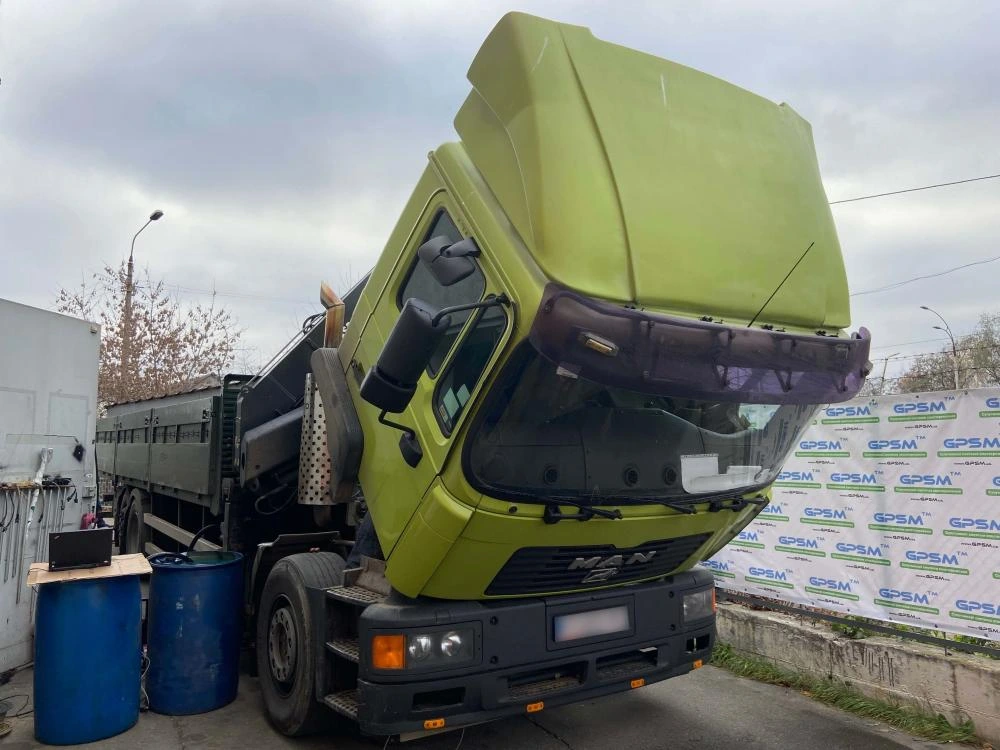

Техника: Кран-манипулятор MAN

Задача: Организовать контроль местоположение техники, путь движения, пробег, простой на холостом ходу, остановки, превышение скорости, отслеживание расхода топлива, расход топлива на холостом ходу, уровень топлива в начале и конце смены, заправка и сливы.


Тарифный план: "Pro версия" (включает безлимитную SIM-карту, история хранится 365 дней на сервере).

Сервисный центр GPSM: г. Киев, проспект Академика Королёва, 13б

Для записи на установку обращайтесь по номеру: +38(097) 696 84 07 (Viber, Telegram)

GPS система контроля топлива на кран манипулятор MAN изображение 1

Оборудование:

  1. GPS трекер (отслеживает местоположение техники, скорость, число стоянок, остановок, пробег, сохраняет маршруты и историю передвижений транспорта)
  2. Датчик уровня топлива Pro Sensor (высокоточный датчик измеряет объем и уровень топлива в баках транспортных средств).

GPS система контроля топлива на кран манипулятор MAN изображение 2
Комплект системы 5500 грн под ключ

Процесс установки:

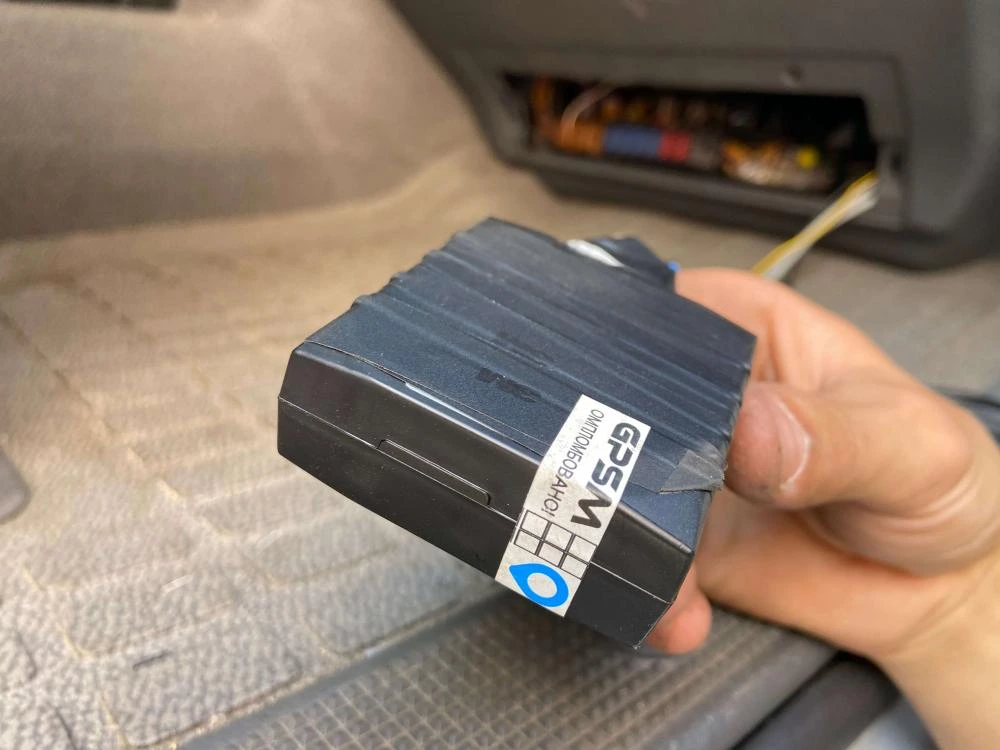

Шаг 1 - Установка GPS трекера. В кабину автокрана производится скрытная установка GPS трекера c выносными GPS и GSM антеннами, таким образом, чтобы устройство было сложно найти.

GPS система контроля топлива на кран манипулятор MAN изображение 3

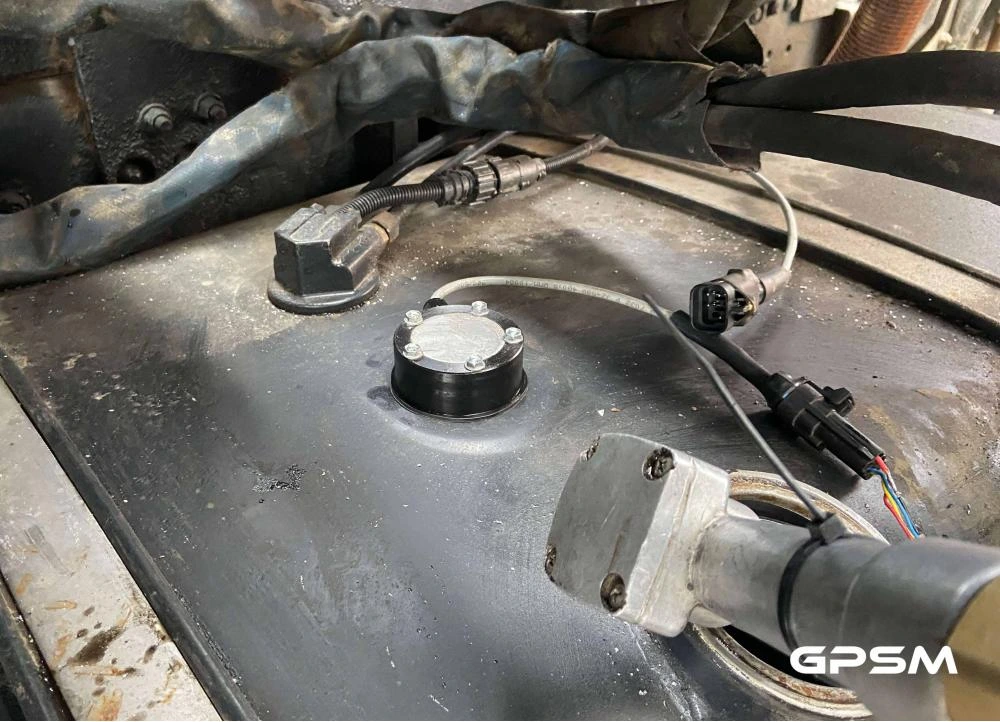

Шаг 2 - Установка датчика уровня топлива. В геометрическом центре топливного бака устанавливается высокоточный датчик уровня топлива Pro Sensor. ДУТ подключается к GPS трекеру, который передаёт данные о топливе в режиме реального времени. Фиксируется сливы топлива как во время остановки, так и во время движения.

GPS система контроля топлива на кран манипулятор MAN изображение 4

Датчик уровня топлива Pro Sensor

Шаг 3 - Монтаж кабеля (соединение GPS трекера и ДУТа)

При невозможности проложить кабель по штатной проводке, дополнительно используется кабель-канал / металлорукав / монтажные площадки. Кабель крепится нейлоновыми хомутами (стяжками) с шагом не менее 15-20 см. Кабель должен избегать горячих и подвижных узлов автомобиля во избежание повреждения изоляции.

GPS система контроля топлива на кран манипулятор MAN изображение 5

Шаг 4 - Калибровка ДУТ. Процедура калибровки датчика уровня топлива после обрезки под высоту бака, когда датчик необходимо “обучить” : полностью погрузить в топливо и нажать кнопку “Калибровать полный”, после чего извлечь из топлива и нажать кнопку “Калибровать пустой”.

GPS система контроля топлива на кран манипулятор MAN изображение 6

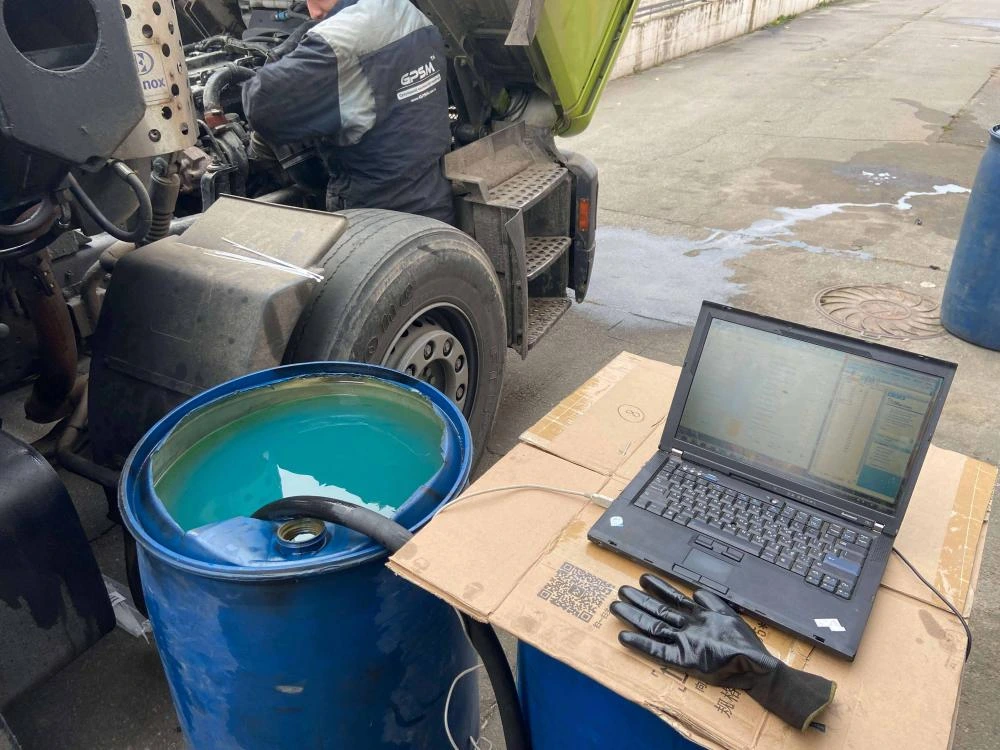

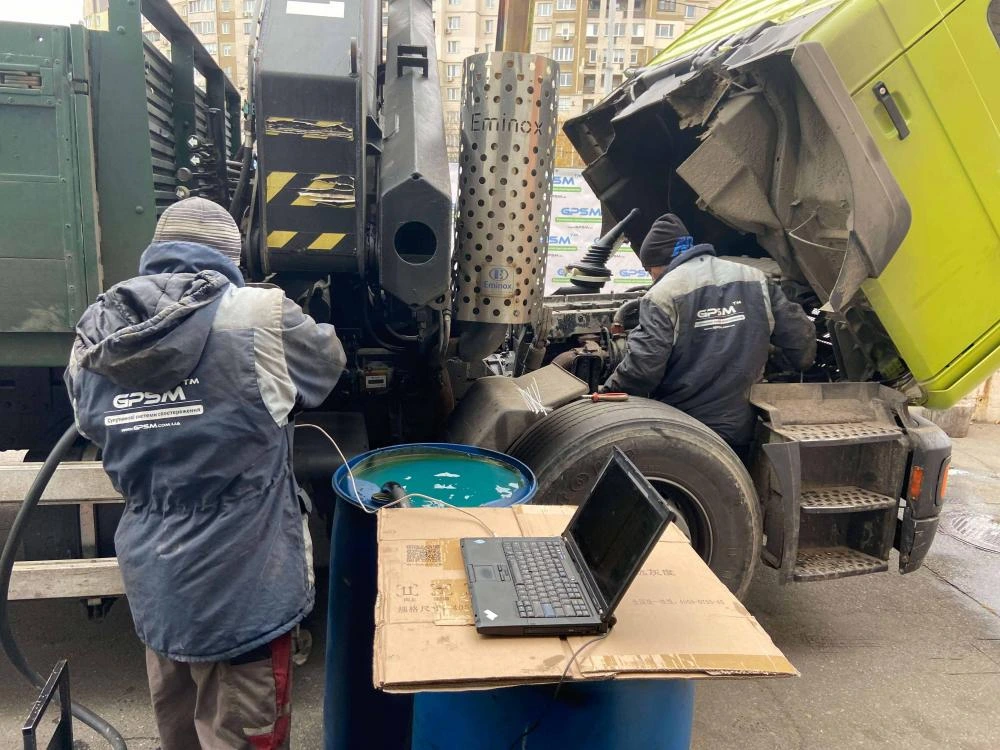

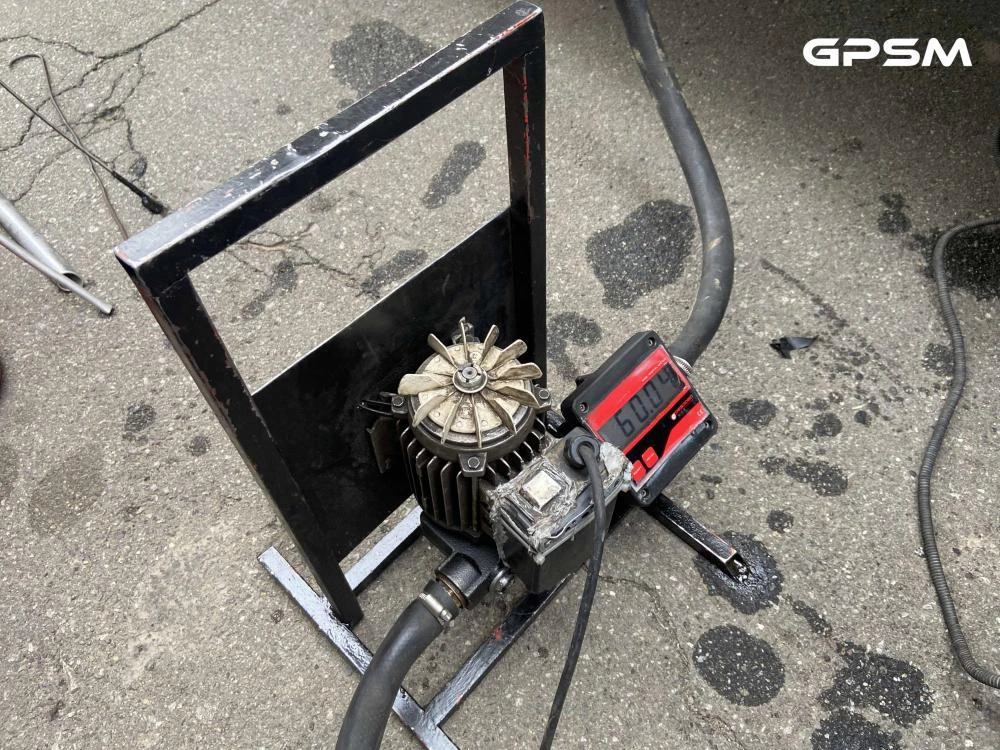

Шаг 5 - Тарировка бака. Это порционный пролив бака топливом от пустого до полного. Главная задача тарировки - задать каждому значению датчика соответствующий объем топлива.  Для тарировки мы используем современное оборудование с погрешностью до 0,005%. Объем порции топлива выбирается индивидуально для каждого бака в зависимости от его формы и характера перегородок.

GPS система контроля топлива на кран манипулятор MAN изображение 7

Шаг 6 - Пломбировка. Мы применяем пломбировку всех уязвимых мест для защиты оборудования от внешнего воздействия и избежания спорных моментов во время диагностик. Для пломбировки используем только качественные, проверенные многолетним опытом пломбировочные материалы. Особенность наших пломб в том, что при малейшем механическом воздействии они разрушаются и восстановить их становится невозможным, также как и отклеить.

GPS система контроля топлива на кран манипулятор MAN изображение 8

После монтажных работ, клиенту предоставляется логин и пароль для входа в личный кабинет системы мониторинга GPSM.

Программное обеспечение GPS мониторинга

Local GPSM – это современный инструмент GPS мониторинга транспорта и персонала, предназначенный для отслеживания местоположения объектов, а также контроля их параметров и состояния.  Сервер мониторинга сохраняет историю перемещения объектов и состояние их параметров на протяжении 365 дней. Включает в себя WEB-интерфейс и мобильные приложения Android и IOS. Стоимость абонентской платы согласно тарифов на этой странице.

GPS система контроля топлива на кран манипулятор MAN изображение 9

Основные функции:

  • местоположение техники в реальном времени;
  • текущий уровень топлива в баке в реальном времени;
  • скорость движения в реальном времени;
  • контроль превышение скорости;
  • маршруты и траектории передвижений;
  • отчеты по пробегу за выбранный интервал времени;
  • информация о включении/выключении зажигания;
  • контроль моточасов;
  • контроль расхода топлива;
  • расход топлива на холостом ходу;
  • уровень топлива в начале и конце смены;
  • отслеживание сливов или недоливов топлива;
  • контроль заправок с местоположением и временем;
  • отчеты по поездкам, остановкам, простоям;
  • оповещение о ДТП, угоне, буксировке, глушении GPS/GSM сигнала;
  • экспорт отчетов в разные форматы Word, Excel интеграция с 1С.

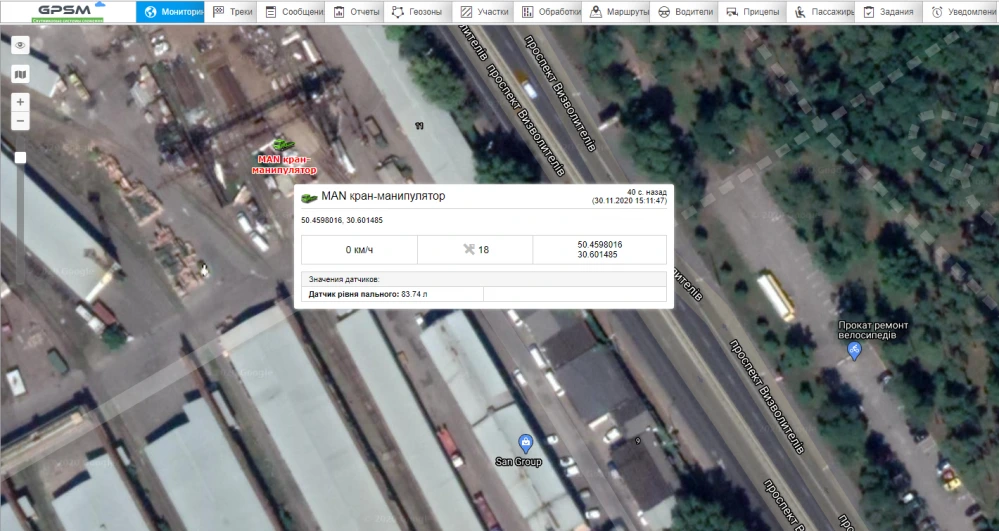

Объект на карте в реальном времени

На вкладке «Мониторинг» представлены основные функции GPS мониторинга. Здесь можно наблюдать за перемещением объекта на карте, адрес нахождения ТС в реальном времени, а также количество топлива в баке.

GPS система контроля топлива на кран манипулятор MAN изображение 10

Web-интерфейс Local GPSM

Мобильное приложение GPSM для iOS и Android

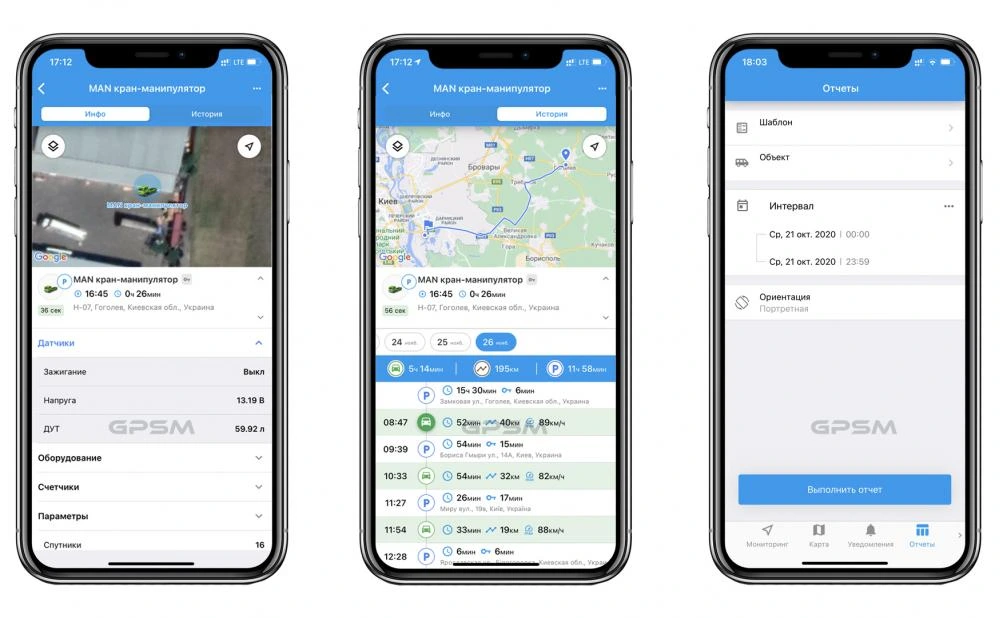

Мобильное приложение Local GPSM предоставляет возможность слежения за транспортом в реальном времени, показывает информацию с датчиков топлива (количество топлива в баке, расход, заправки, сливы), отображает данные о пробеге, поездках, маршрутах, стоянках. Отправляет уведомление о событиях на смартфон. Создание отчетов в PDF.

GPS система контроля топлива на кран манипулятор MAN изображение 11

Мобильные приложение Local GPSM

Самые популярные отчеты:

1. Построение трека — линия движения объекта на карте. Трек строится по точкам и соединяется отрезками в единую линию. На трек могут быть нанесены маркеры, обозначающие места, где происходили парковки, заправки и другие события.

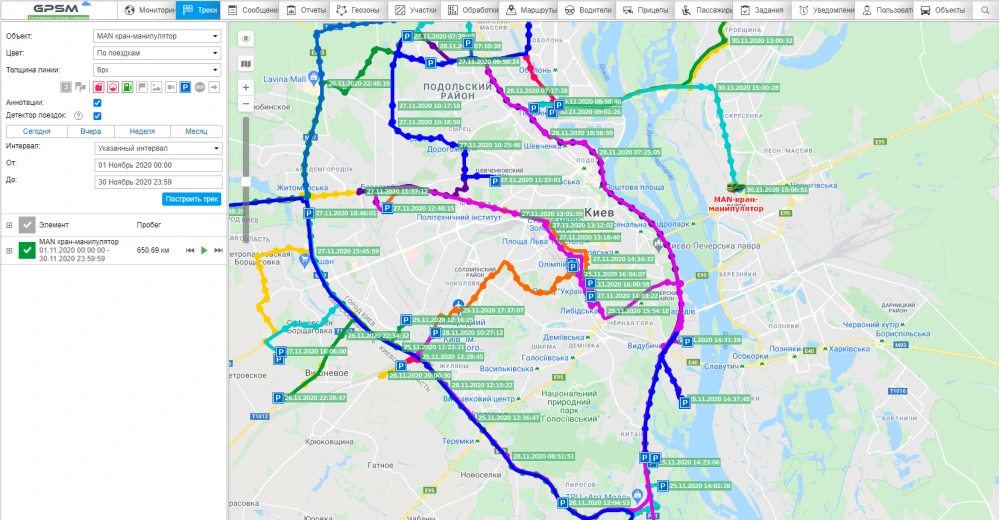

Трек по поездкам:

GPS система контроля топлива на кран манипулятор MAN изображение 12

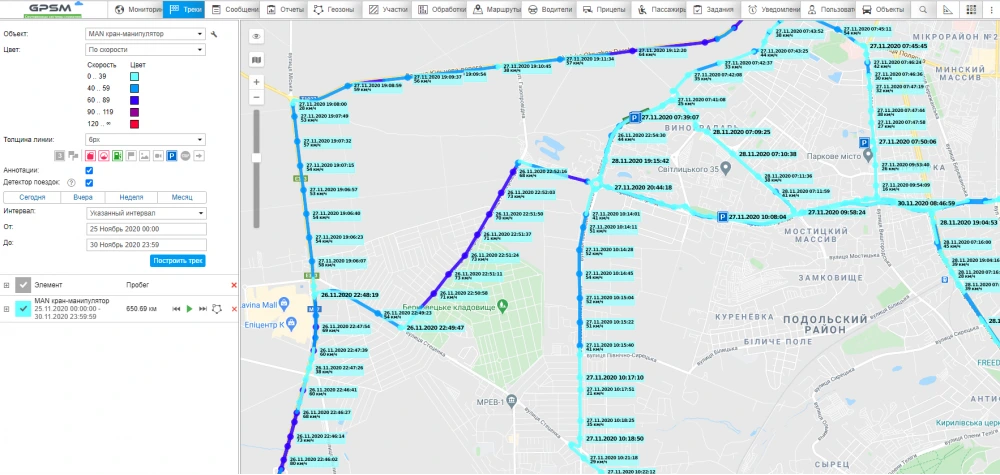

Трек по скорости движения:

GPS система контроля топлива на кран манипулятор MAN изображение 13

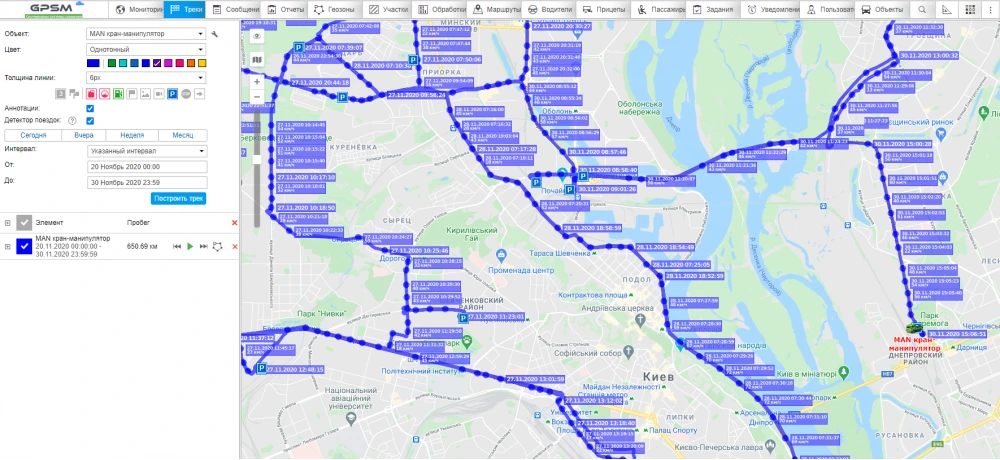

Трек одним цветом:

GPS система контроля топлива на кран манипулятор MAN изображение 14

2. Отчёт по поездкам. В отчёте «Поездки» данные формируются с указанием времени и места начала поездки, времени и адреса конечного положения. Фиксируются данные о продолжительности поездки, пробеге, средней скорости, максимальной скорости.

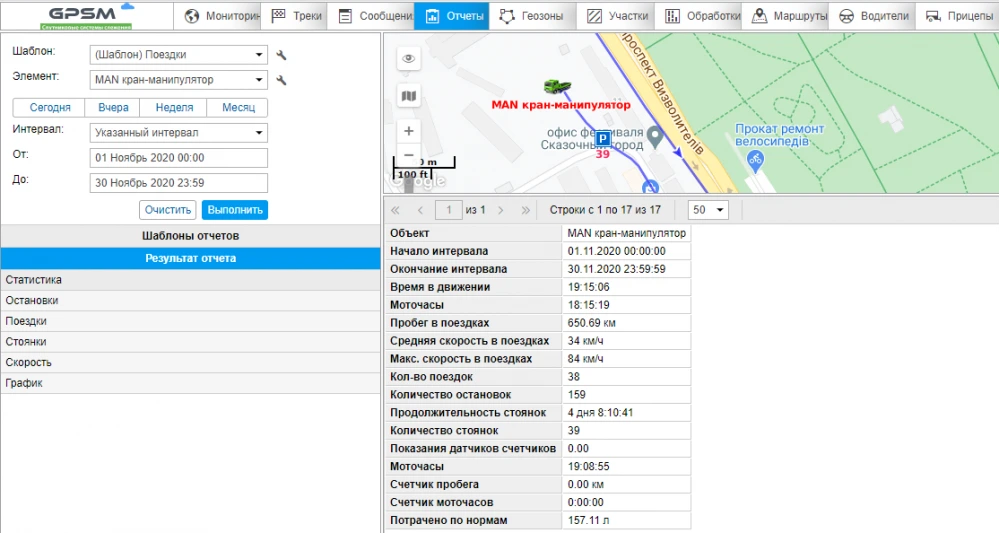

Общая статистика:

GPS система контроля топлива на кран манипулятор MAN изображение 15

Отчет по количеству поездок:

GPS система контроля топлива на кран манипулятор MAN изображение 16

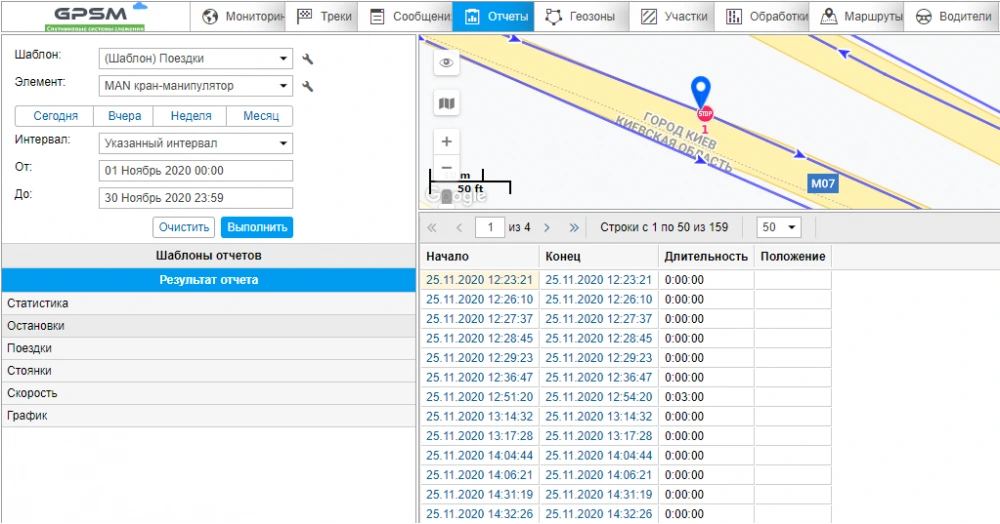

3. Отчёт по остановкам. Отчёт по остановкам отличается от стоянок транспортного средства тем, что в данную таблицу выносится информация о простоях, длительность которых составляла менее 5 минут. Все простои транспортного средства с продолжительностью более 5 минут считаются «Стоянками» и формируются в таблице «Стоянки».

GPS система контроля топлива на кран манипулятор MAN изображение 17

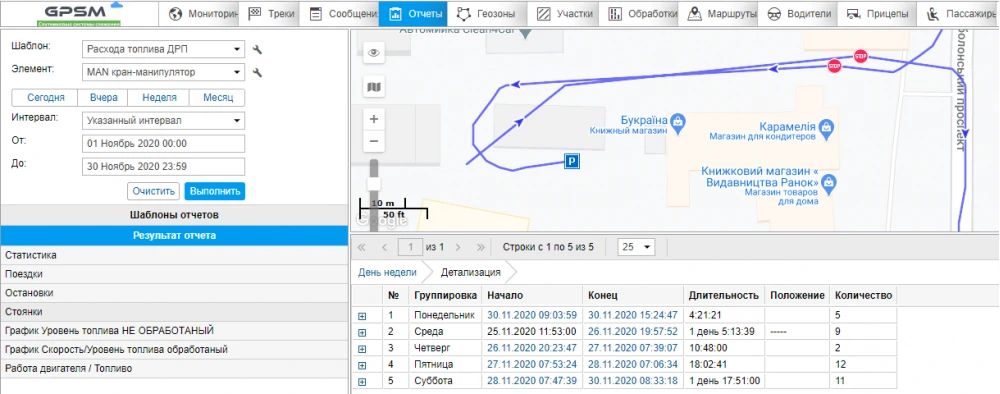

4. Отчёт по стоянкам. Отчет по стоянкам формируется интуитивно понятным принципом:  таблица «Стоянки» заключает в себе данные о начале стоянки, длительности простоя, времени окончания простоя, также фиксируются данные о местоположении стоянки – указывается адрес.

GPS система контроля топлива на кран манипулятор MAN изображение 18

5. Отчет по заправкам. Данный отчет позволяет узнать, где и когда была произведена заправка объекта.

GPS система контроля топлива на кран манипулятор MAN изображение 19

6. Отчет по расходу топлива. Отчет по расходу топлива формируется исходя из норм расхода топлива и рассчитывается основываясь на данных километража. Также, формируется отчёт по данным высокоточного датчика уровня топлива, штатного датчика, расходомера топлива или других измерительных приборов.

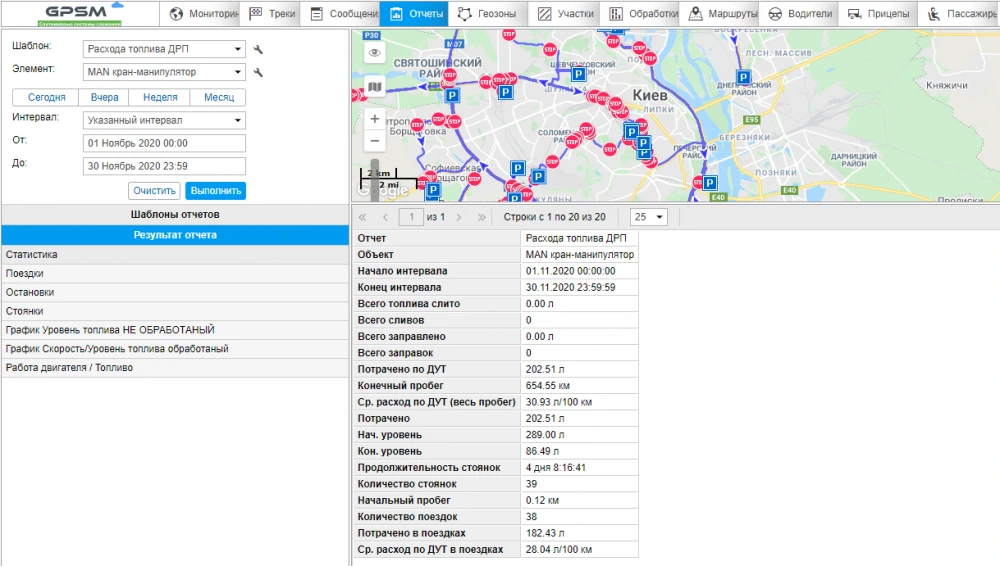

Статистика по расходу топлива:

GPS система контроля топлива на кран манипулятор MAN изображение 20

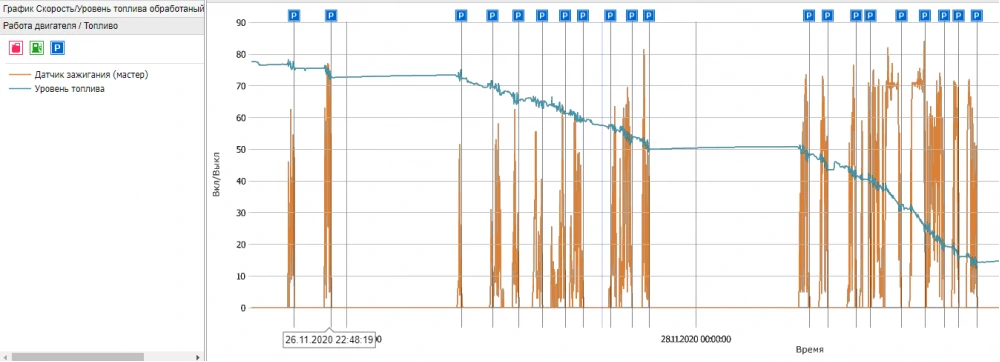

График изменения уровня топлива:

GPS система контроля топлива на кран манипулятор MAN изображение 21

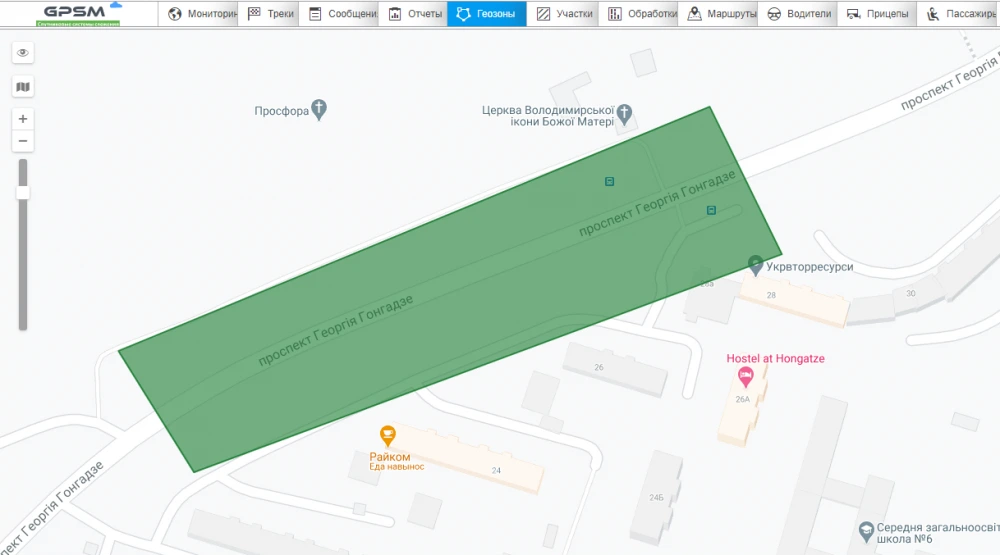

7. Отчёт по посещению геозон. Если Вы отметите на карте интересующие Вас объекты или территории, то при проезде через эти выделенные области, данные о таком событии, будут выводиться в таблицу отчета «Посещение геозон».

GPS система контроля топлива на кран манипулятор MAN изображение 22

Консультация

Система мониторинга транспортных средств может быть настроена под особенности вашей компании. Мы адаптируем программу мониторинга с учетом ваших потребностей и пожеланий. Чтобы проконсультироваться позвоните по телефонам: +38(044) 62 29 56+38(097) 696 84 07 (Viber, Telegram) или пришлите запрос на почту info@gpsm.ua. Мы оперативно Вам перезвоним и вышлем письмо с коммерческим предложением. Также, можете приехать к нам в офис на бесплатную консультацию по адресу: г. Киев, проспект Академика Королёва,13б.

GPS система контроля топлива на кран манипулятор MAN изображение 23
